Rudarska višestupanjska centrifugalna pumpa

Predstavljanje proizvoda:

Rudarske višestupanjske centrifugalne pumpe stvorene su na temelju napredne tehnologije koja je uvedena, progutana i apsorbirana; prikladni su za nošenje čiste vode i materijala koji imaju svojstva slična čistoj vodi na fizičkoj i kemijskoj razini. Veličina čestica krutih netopivih tvari manja je od 2 mm, a volumen ne prelazi 0.1c/o po jedinici volumena. 15 stupnjeva do 180 stupnjeva je raspon srednje temperature višestupanjske rudarske centrifugalne pumpe. Dodatno, radni tlak višestupanjske rudarske centrifugalne pumpe je 3,0 MPa. Temperatura okoline i relativna vlažnost trebaju biti manje ili jednake 40 stupnjeva odnosno 95 stupnjeva.

Značajke

Rudničke višestupanjske centrifugalne pumpe stabilne su i pouzdane tijekom rada, te imaju visoku učinkovitost i vrhunske performanse kavitacije. Koristi hidraulički model visokoučinkovitih proizvoda za uštedu energije koje preporučuje država, koji ima prednosti visoke učinkovitosti, raspona laganih performansi, sigurnog i stabilnog rada, niske razine buke, dugog vijeka trajanja i jednostavne instalacije i održavanja.

Protočni dijelovi rudarskih višestupanjskih centrifugalnih pumpi sastavljeni su od nodularnog željeza ili lijevanog čelika otpornog na abraziju, među ostalim materijalima, kako bi se osigurala njihova visoka učinkovitost, energetska učinkovitost, širok raspon performansi, stabilan rad, niska razina buke, dug životni vijek i jednostavnost ugradnje i popravak. Promjenom materijala protočnih dijelova, brtve ili dodavanjem rashladnih sustava itd., višestupanjska centrifugalna horizontalna pumpa može transportirati toplu vodu, ulje, korozivni ili habajući medij.

Struktura i princip rada:

1. MD (P) pumpa je segmentirana centrifugalna pumpa s jednim usisavanjem i više stupnjeva. Prednji vodeni dio, okomito prema gore, mjesto je gdje se nalazi usisni otvor. Prema zahtjevima stvarne uporabe, također se može pretvoriti u horizontalni položaj. Izlaz crpke nalazi se okomito prema gore na izlaznom dijelu koji se nalazi u sredini uređaja. Zatezni vijci koriste se za povezivanje spojnog okvira pumpe, prednjeg dijela za vodu, srednjeg dijela, izlaznog dijela i stražnjeg ulaznog dijela za vodu. Ovisno o potrebama korisnika, dizalica se može podići ili spustiti.

2. Struktura i princip rada glavnih dijelova

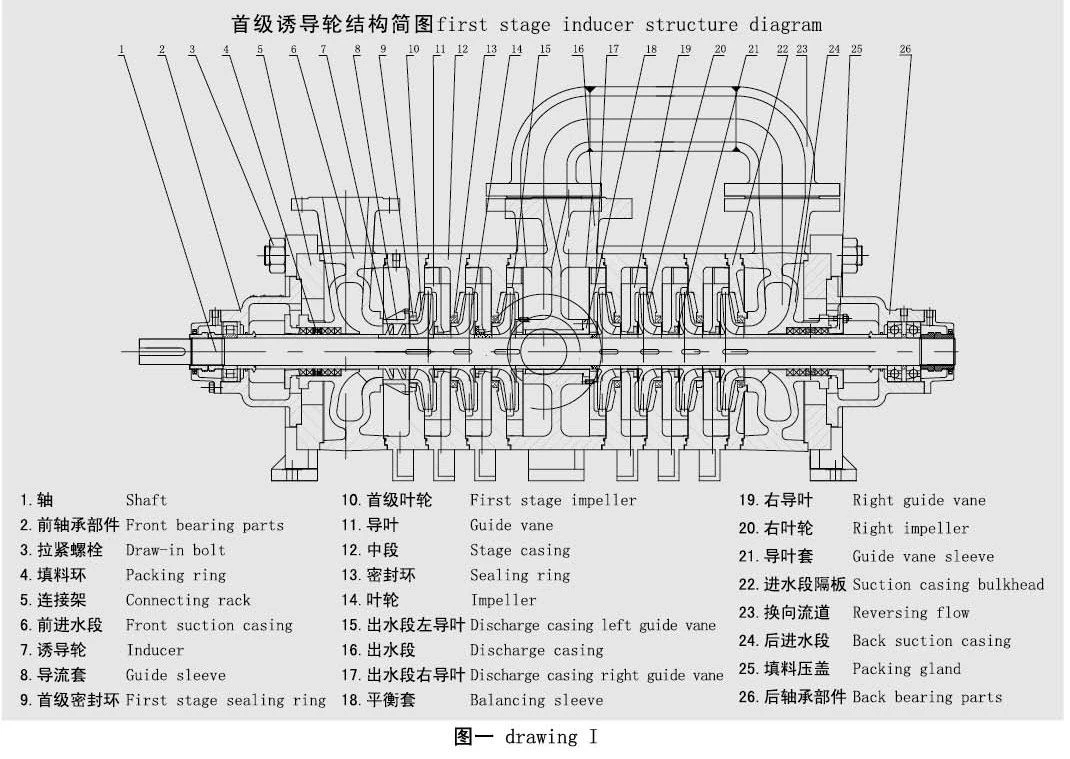

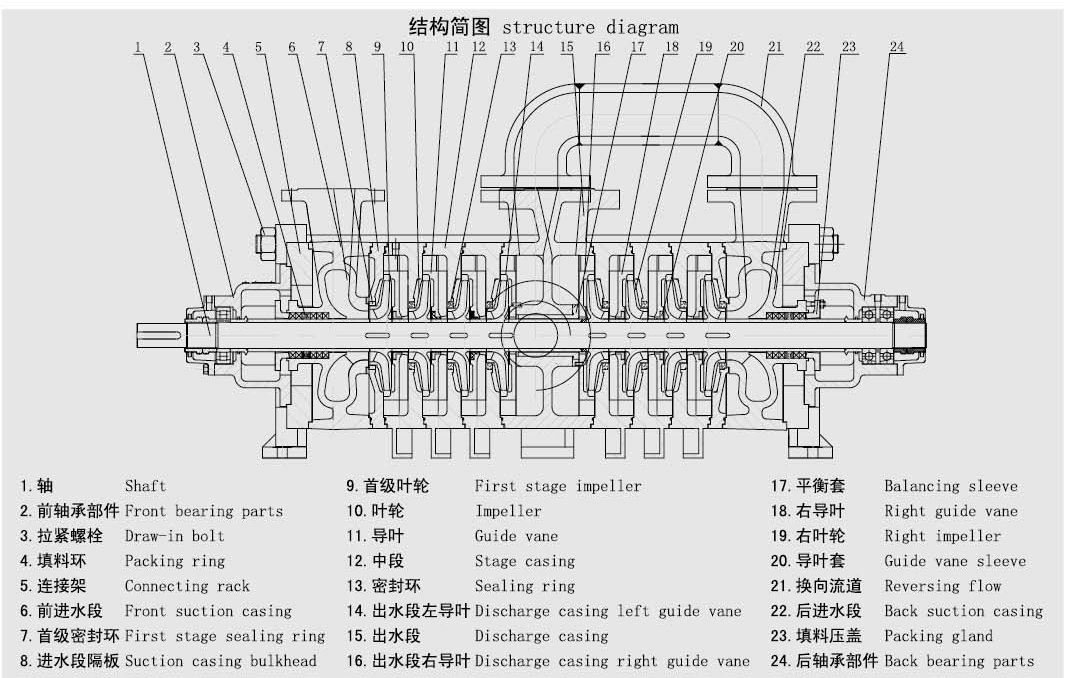

⑴ glavni dijelovi pumpe za vodu: prednji vodeni dio, izlazni dio, stražnji ulazni dio, vodeća lopatica, desna vodeća lopatica, lijeva vodeća lopatica izlaznog dijela, desna vodeća lopatica izlaznog dijela, srednji dio, rotor, desni rotor, osovina, ravnoteža bubanj, prednji rukavac za pozicioniranje, stražnji rukavac za pozicioniranje, spojni okvir, kanal za obrnuti protok, itd.; Rotor se sastoji od impelera, desnog rotora, balansnog bubnja, rukavca za držanje rotora, prednjeg pozicionog rukavca, stražnjeg pozicionog rukavca i drugih dijelova ugrađenih na osovinu. Pogonski kraj rotora je poduprt valjkastim ležajem, kraj je postavljen licem u lice s dijagonalnim kontaktnim kugličnim ležajem, a ležaj je podmazan mašću.

(2) Prednji vodni dio, stražnji dovod vode, srednji dio, desna vodeća lopatica, lijeva vodeća lopatica izlaznog dijela, desna vodeća lopatica izlaznog dijela, obrnuti kanal protoka i izlazni dio čine radnu komoru pumpa. Aksijalna strana je mjesto gdje tekućina ulazi. Niskotlačni stupnjevi postavljeni su na oba kraja kako bi se smanjio pritisak koji nosi brtva vratila. Tijekom rada, aksijalne sile koje djeluju na svaki par simetrično raspoređenih rotora su suprotne, što se može kompenzirati kako bi se uravnotežile generirane aksijalne sile.

⑶ ① brtva vratila: za brtvljenje će se koristiti meka brtva, a nepropusnost brtve mora biti odgovarajuća, tako da tekućina može curiti kap po kap.

② prijenos: pumpu izravno pokreće motor preko elastične spojke; Gledano iz smjera motora, pumpa se okreće u smjeru kazaljke na satu.

③ ležaj: valjkasti ležaj je usvojen na pogonskom kraju, a dijagonalni kuglični ležaj je usvojen na kraju.

④ brtveni prsten: sprječava curenje vode pod visokim pritiskom iz pumpe za vodu natrag u ulazni dio i može se zamijeniti nakon istrošenosti.

⑤ bubanj za ravnotežu: ugrađen nakon impelera zadnjeg stupnja, rotira s rotorom, a vanjska kružna površina bubnja za ravnotežu čini radijalni razmak s unutarnjom površinom otvora rukavca za ravnotežu.

⑥ prednje i stražnje čahure za pozicioniranje: na dvije komore za pakiranje, mogu se zamijeniti nakon istrošenosti.

⑷ princip rada: osovina pumpe rotira pod pogonom motora kako bi radila na tekućini kako bi povećala svoju energiju, tako da se potrebna količina tekućine šalje na potrebnu visinu ili pritisak iz usisnog spremnika kroz protočne dijelove pumpa.

značenje modela:

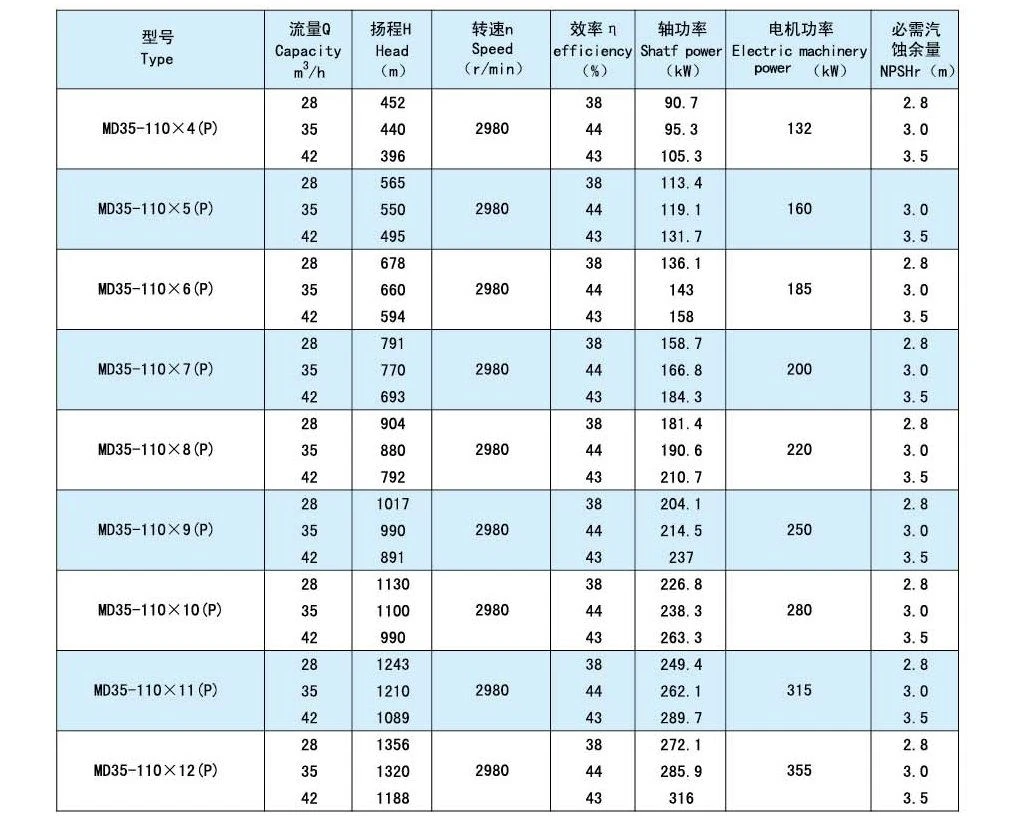

na primjer: md100-80 × 8 (P) MD: višestupanjska centrifugalna pumpa otporna na habanje za rudnik ugljena 100: protok 100m3 / h 80: jednostupanjsko podizanje 80m 8: stupanj (P): uravnotežen tip
