Postoje mnoge vrste potopnih električnih pumpi, a najčešće korištene u navodnjavanju bunara su potopne električne pumpe punjene uljem i vodom. Uzimajući QJ potopnu pumpu za dubinski bunar kao primjer, ovaj članak ukratko predstavlja strukturu potopne pumpe za duboki bunar.
Struktura potopne pumpe za duboki bunar uglavnom se sastoji od pumpe za vodu, elektromotora, ulaza i uređaja za brtvljenje, kao što je prikazano na slici.
Pumpa za vodu nalazi se na gornjem kraju potopne električne pumpe, uglavnom se sastoji od rotora, kućišta vodilice, osovine pumpe, gumenih ležajeva i drugih komponenti. Osovina pumpe i osovina motora povezani su cilindričnom spojkom. Rotor je centrifugalni zatvoreni rotor, a kako bi se spriječilo okretanje vodene pumpe tijekom gašenja, na gornjem kraju je ugrađen povratni ventil.
Dio motora nalazi se na donjem kraju potopne električne pumpe, uglavnom se sastoji od komponenti kao što su rotor, stator, vodeći ležaj, potisni ležaj i film za regulaciju tlaka. Plastični ili namot statora izrađen je od vodootporne elektromagnetske žice s polietilenskom izolacijom i najlonom. Unutrašnjost motora je napunjena čistom vodom za hlađenje ležajeva motora. Gumena folija za regulaciju tlaka postavljena je na dnu motora kako bi se prilagodile promjene tlaka vode unutar tijela uzrokovane porastom temperature motora.
Ulazni i brtveni uređaj nalaze se u sredini potopne električne pumpe. Uređaj za brtvljenje nalazi se na gornjem kraju motora i sastoji se od prstena za bacanje pijeska i kosturne uljne brtve prednjeg i stražnjeg uređaja. Njegova funkcija je spriječiti ulazak taloga u unutrašnjost motora.
Značenje modela 200-QJ80-55/5 potopne pumpe za duboke bušotine: 200- Minimalni promjer bušotine prikladan za ovu pumpu je 200 mm; QJ dubinska potopna pumpa; 80- Nazivni protok od 80m3/h; 55- Nazivni ukupni pad je 55 metara; 5 stupnjeva vodene pumpe.

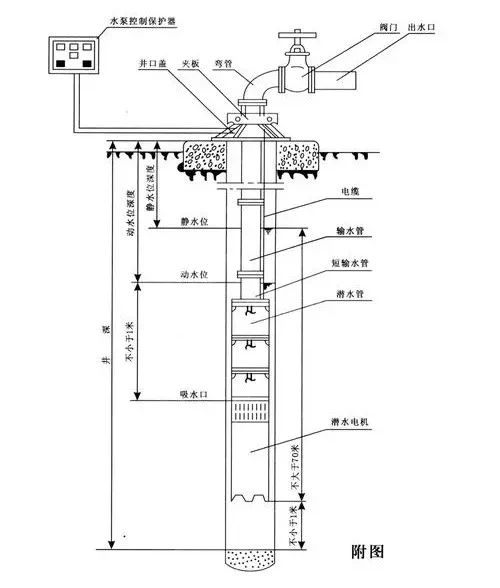

Strukturni dijagram dubinske potopne pumpe je sljedeći:
