Pumpa s potopnim motorom od nehrđajućeg čelika

Potopne motorne pumpe iz serije QJ(R) primjer su proizvoda za uštedu energije koji se pridržava NEMA ili nacionalnih standarda. To je primarni uređaj za vađenje vode iz dubokih bunara.

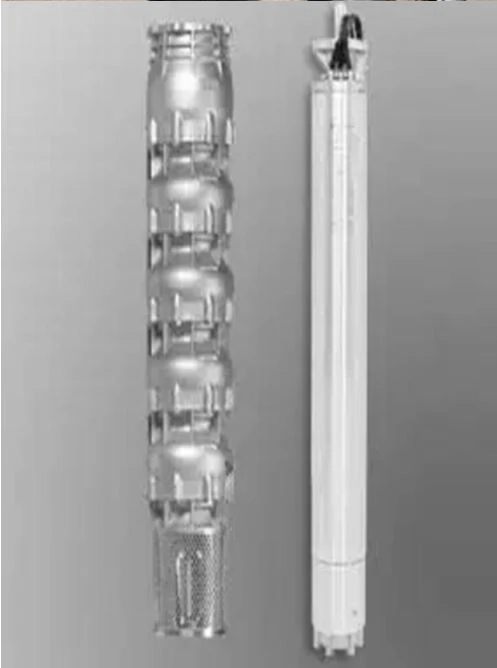

Set potopne pumpe serije QJ(R) uključuje potopni motor tipa YQS i potopnu pumpu QJ(R) koji su povezani zajedno za rad u dubokoj rupi. Upravljačka ploča koja ima značajke zaštite od preopterećenja, kratkog spoja, kvara faze i druge zaštitne značajke upravlja pumpnim agregatom. U blizini bunara postavljena je kontrolna ploča.

Zdjela i impeler montirani su na osovinu steznim čahurama ili klinovima, a segmenti su spojeni i pričvršćeni na mjestu vijcima ili ravnim zatvaračima. Nepovratni ventil je instaliran na vrhu crpke (nema nepovratnog ventila za donju pumpu);

Rotor se drži u liniji pomoću vodećeg ležaja za podmazivanje vodom, ležaj za podmazivanje vodom podnosi silu prema dolje, ugrađena je zaštita od pijeska, a dijafragma za podešavanje tlaka dio je strukture potopnog motora tipa YQS. Pogledajte priručnik za rukovanje upravljačke ploče za više informacija o dijagramima napajanja i povezivanja te električnom principijelnom dijagramu.

Izvanredne značajke ove pumpe s potopnim motorom uključuju jednostavnu strukturu, malu veličinu, laganu težinu, pogodnu za ugradnju i održavanje, pouzdan i siguran rad, visoku učinkovitost itd.

Dovodeći vodu ispod površine na površinu, često se koristi za navodnjavanje farmi, vodoopskrbno-odvodne sustave za tvornice i rudnike te za opskrbu ljudi i životinja pitkom vodom na visoravnima ili brdovitim mjestima. Ima visoku visinu koju pumpa za duboke bunare s dugom osovinom ne može doseći i može zamijeniti pumpu za duboke bunare s dugačkom osovinom. Promjenom materijala ova se pumpa može koristiti i za izvorsku i morsku vodu. Postavljena najniža frekvencija ne smije biti manja od 25 Hz ako se crpnim agregatom upravlja prijenosom frekvencije. Trebalo bi dovršiti vodeći plašt za motor ako pumpni set radi u otvorenoj vodi kako bi se poboljšalo stanje hlađenja motora.

Radni uvjeti:

1. Trofazni, 50Hz, 380V-415V, 5 posto, izvor izmjenične struje. Prije narudžbe molimo navesti dodatne izvore napajanja.

2. Za punjenje motora treba koristiti destiliranu vodu (ili čistu vodu).

3. Crpni set mora biti uronjen ispod dinamičke razine vode, s najmanje 3 metra odvajanja motora od dna bunara. Međutim, dubina pumpe ne može biti dublja od 70 metara.

4. Voda ne smije biti zagrijana iznad 30 stupnjeva.

5. Omjer težine čvrstih stvari ne bi trebao biti veći od 0.01 posto.

6. Razina pH vode treba biti u rasponu od 6,5 do 8,5.

7. U vodi ne smije biti više od 1,5 mg/l H2S.

8. Sadržaj klora u vodi ne smije biti veći od 400 mg/l.

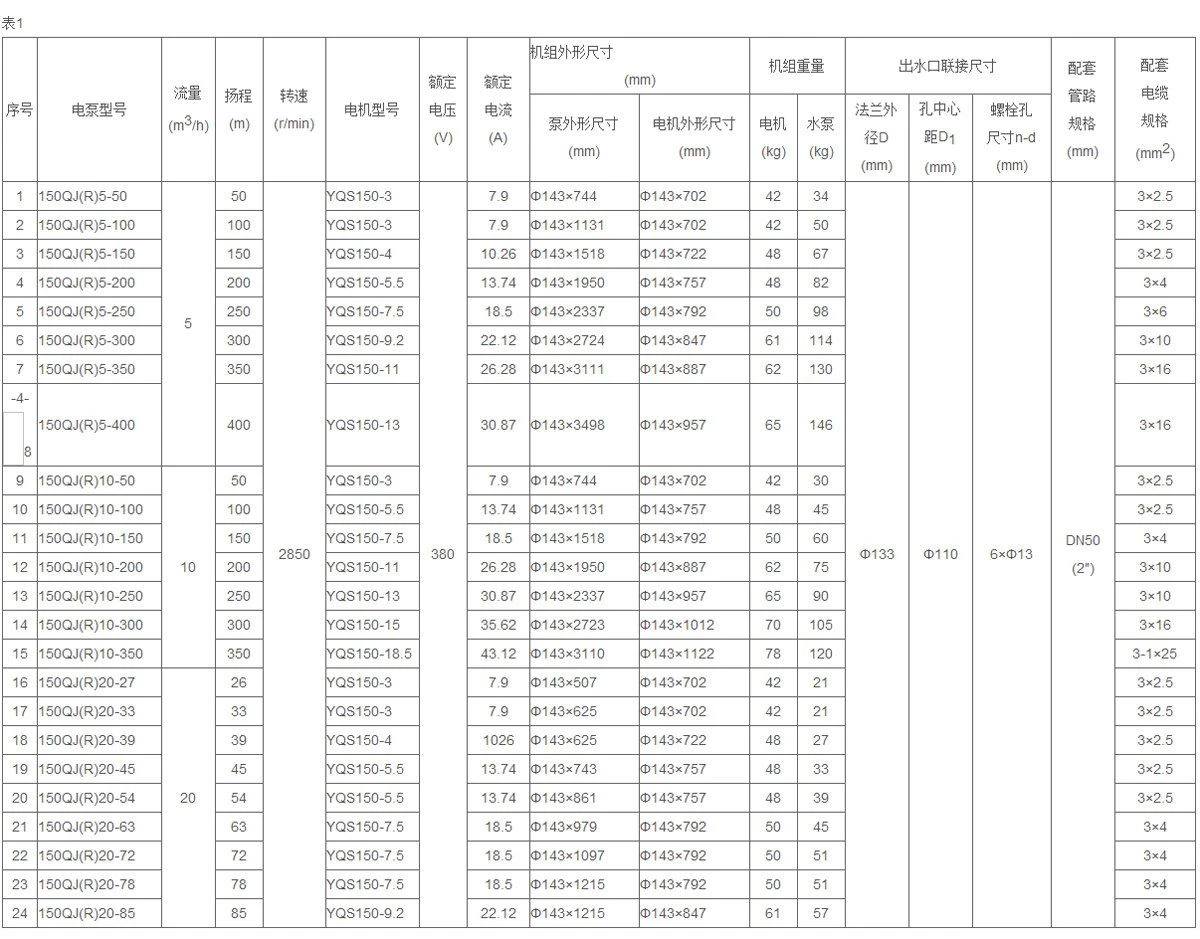

Napomene: 1. Tvrtka može osigurati potopne pumpe za bušotine koje premašuju gornji protok i visinu.

2. Kada se potopna pumpa koristi u velikom promjeru (bazen), treba joj dodati deflektor. Obratite pozornost na to pri odabiru vrste.

3. Obrt nudi bunarske potopne pumpe izrađene od različitih nehrđajućih čelika, nodularnog lijeva i drugih materijala. 4. Industrija koristi sljedeće temeljne smjernice za usklađivanje snage motora i vodene pumpe: (1) Odgovarajući motor je motor serije yqs200 iste snage kada je odgovarajuća snaga motora 250QJ (R) pumpe s25kw. (2) Pomoćni motor za pumpu od 300qj (R) je motor serije yqs250 iste snage kada je snaga pomoćnog motora manja od 100 kW.

Ako kupac ima posebne zahtjeve, može se uskladiti prema modelu motora s istim osnovnim brojem. Tvrtka ima pravo promijeniti ovaj priručnik. Ako dođe do bilo kakve promjene, neće se zasebno priopćiti.
